Les produits

PODEO fabrique la plupart des optiques standard intégrées dans les lasers CO2 présents sur le marché :
Amada – Bystronic – Lvd – Mazak – Prima - Trumpf

PODEO s'est concentrée sur la fabrication des optiques situées en dehors du résonnateur :

  • les lentilles de focalisation (ZnSe)
  • les miroirs de renvoi (Silicium)
  • les retardeurs de phase ou miroirs pôlarisants (Silicium)

Les lentilles de focalisation :

  • les lentilles ont pour objectif, de focaliser le rayon laser sur le foyer de coupe ;
  • la matière communément utilisée est le Séliniure de Zinc (ZnSe), pour ses qualités de transmission ;
  • ces qualités sont optimisées grâce à un traitement anti-reflet, sur les 2 faces, avec une incidence de 0° ;
  • le % d'absorbsion du traitement est fondamental, pour éviter un échauffement de la lentille, et garantir une bonne qualité de coupe, en fonction de la puissance du laser ;

C'est ainsi que PODEO propose des lentilles avec :

  • un traitement standard : absorbsion < 0,20%
  • un traitement « Basse Absorbsion » : absorbsion < 0,15%

En tout état de cause, les traitements déposés sur les lentilles Podeo, ne contiennent pas de fluorure de thorium ; dès lors, ils ne sont pas radioactifs.

Les miroirs de renvoi :

  • ces miroirs sont polis et traités sur une seule face ;
  • leur objectif est de transporter le faisceau laser jusqu'à la lentille avec une déperdition d'énergie la plus réduite possible ;
  • ils subissent un traitement dit « R Max », avec une réflexion > 99,5% et une incidence à 45° ;
  • la matière utilisée est en général le Silicium ou le Cuivre ;
  • pour des commodités d'entretien, il vaut mieux choisir des miroirs avec un traitement « durci », tels ceux proposés par PODEO.

Les miroirs pôlarisants :

  • ces miroirs sont polis et traités sur une seule face ;
  • leur objectif est de transformer la pôlarisation linéaire du faisceau laser, en une pôlarisation circulaire, afin de permettre une coupe homogène sur tous les axes ;
  • ils subissent un traitement qui assure une réflexion > 98%, avec une incidence à 45°, et un retard de phase de 90° +/- <2-4>° ;
  • la matière utilisée est en général le Silicium ou le Cuivre.

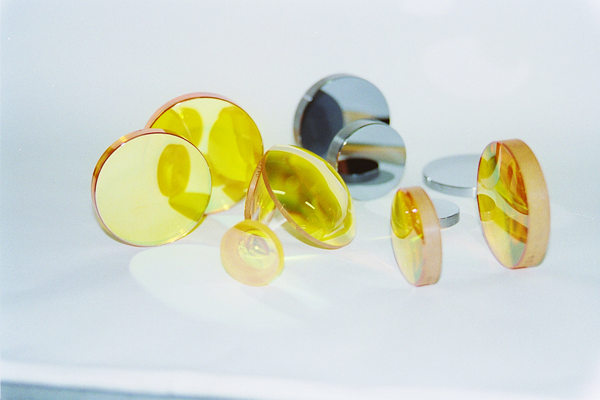

Lentilles de focalisation en ZnSe - Miroirs de renvoi en Si - Miroirs de déphasage en Si

Lentilles de focalisation en ZnSe
Miroirs de renvoi en Si
Miroirs de déphasage en Si

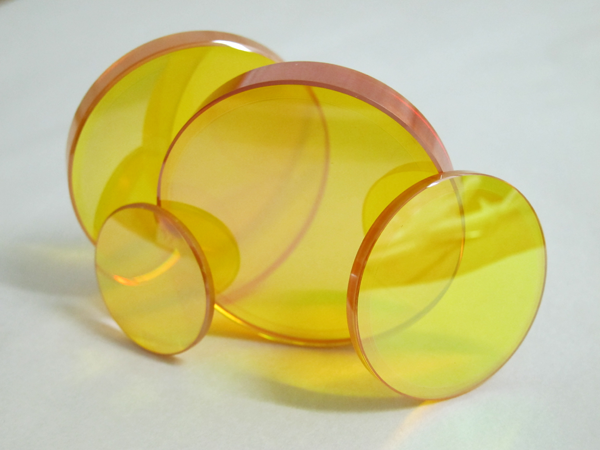

Lentilles de focalisation en ZnSe, plan-convexe et ménisque - Tolérance sur la focale : +/-0,2% - Traitements : « Thorium Free » - Absorbsion standard : < 0,20% - Basse absorbsion : < 0,15%

Lentilles de focalisation en ZnSe, plan-convexe et ménisque
Tolérance sur la focale : +/-0,2%
Traitements :
« Thorium Free »
Absorbsion standard : < 0,20%
Basse absorbsion : < 0,15%
